Zählerschrank nachrüsten nach VDE-AR-N 4100 und Westnetz-TAB: Maße von RfZ, AAR und APZ, die acht Auslöser im Bestand, die 300-mm-Falle, Abnahme und Kosten.
Michael Friedrichs
Inhaber · Elektromeister
Die Energiewende findet nicht nur auf dem Dach oder in der Garage statt, sie beginnt im Keller. Wer in Essen eine Photovoltaik-Anlage, eine Wallbox oder eine Wärmepumpe anschließen will, braucht einen Zählerplatz, der die VDE-AR-N 4100 und die Technischen Anschlussbedingungen (TAB) der Westnetz erfüllt. Viele Bestandsanlagen tun das nicht. Seit dem 1. April 2026 gilt die überarbeitete Fassung VDE-AR-N 4100:2026-04, die Smart-Meter-Rollout und steuerbare Verbrauchseinrichtungen genauer regelt.[1][3] Dieser Beitrag zeigt, wann eine Nachrüstung Pflicht wird, wie ein Zählerschrank nach Westnetz-Vorgaben aufgebaut ist und wie die Inbetriebsetzung ohne zweite Runde gelingt.
Quick Facts: Zählerschrank-Nachrüstung nach VDE-AR-N 4100 und Westnetz-TAB
- Die VDE-AR-N 4100:2026-04 gilt seit 1. April 2026; für Projekte, die zu diesem Stichtag schon in Planung oder im Bau waren, läuft eine Übergangsfrist bis 1. April 2027[1][2]
- Funktionsflächen: Zählerfeld 450 mm, Raum für Zusatzanwendungen (RfZ) 150 mm, anlagenseitiger Anschlussraum (AAR) 300 mm, Abschlusspunkt Zählerplatz (APZ) mindestens 300 mm[4]
- Westnetz ergänzt die Norm um eigene Anforderungen an Zählerplätze, gültig seit 01.09.2025[5]
- Ein Austausch im Einfamilienhaus kostet nach Marktübersichten etwa 1.500 bis 3.500 Euro[1][8]
Stand: November 2026
Warum der Zählerschrank in Essen zum Nadelöhr der Energiewende wird
Die VDE-AR-N 4100:2026-04 ersetzt die Ausgabe von 2019. Laut VDE FNN wurde sie vollständig überarbeitet; neu geregelt sind unter anderem halbindirekte Messungen, die Erfassung von Messwerten im Vorzählerbereich und die Integration steuerbarer Verbrauchseinrichtungen.[3] Rechtlich bindend wird die Regel über die TAB des Netzbetreibers, in Essen also der Westnetz. Die TAB sind Teil des Netzanschlussvertrags nach § 19 EnWG.[1][10]
Die neue Norm als Treiber
Die Novelle soll den Rollout intelligenter Messsysteme und steuerbarer Verbrauchseinrichtungen beschleunigen.[2] Während sich die VDE-AR-N 4105 auf Erzeugungsanlagen konzentriert, regelt die VDE-AR-N 4100 den Aufbau des Zählerplatzes und der Kundenanlage am Niederspannungsnetz.[4] Neuanlagen und wesentliche Erweiterungen fallen sofort unter die Ausgabe 2026-04. Projekte, die am 1. April 2026 bereits geplant oder gebaut wurden, dürfen noch bis zum 1. April 2027 nach den alten Anforderungen ausgeführt werden.[1][2]
Arbeiten am Zählerschrank darf nur ein Installationsunternehmen ausführen, das im Installateurverzeichnis des Netzbetreibers eingetragen ist (§ 13 NAV).[12]
Wann der Bestandsschutz endet
In Essen gibt es keinen allgemeinen Nachrüstzwang für alte Zählerschränke, solange sie sicher und störungsfrei betrieben werden und unverändert bleiben.[1][2] Der Bestandsschutz endet aber, sobald die Anlage wesentlich geändert wird. Für den geänderten Teil gilt dann die aktuelle Norm.[1]
Kernaussage: Der Bestandsschutz gilt nur für unveränderte Anlagen. Sobald eine der acht definierten Situationen eintritt, greift die VDE-AR-N 4100:2026-04.
Die acht Auslöser: Wann die Nachrüstung in Essen zwingend wird
Nach VDE-AR-N 4100:2026-04 entfällt der Bestandsschutz in diesen acht Fällen:[1][2]
- mehr Leistung bei Bezug oder Einspeisung, etwa durch eine PV-Anlage
- Wechsel zu Dauerstromverbrauch, etwa durch Wallbox oder Speicher
- Umwandlung einer reinen Bezugsanlage in eine Anlage mit Einspeisung
- Nachrüstung steuerbarer Verbrauchseinrichtungen nach § 14a EnWG
- Umstellung von ein- auf dreiphasigen Anschluss
- Änderung der Raumnutzung oder der Netzform
- Errichtung weiterer Netzanschlüsse, etwa für eine Einliegerwohnung
- sonstige Änderung der Betriebsbedingungen
Prüfen Sie vor jeder Bestellung von PV, Speicher oder Wallbox, ob einer dieser Punkte zutrifft. Dann gehört der Zählerschrank mit in Angebot und Zeitplan.
Leistungserhöhung und Dauerstrom
In Essener Altbauten mit alten Sicherungen ist die höhere Bezugsleistung oft der erste Anlass für eine Modernisierung. Westnetz verlangt, dass der Errichter Wärmepumpen, Klimaanlagen, Speicher, Erzeugungsanlagen und Ladeeinrichtungen grundsätzlich darauf prüft, ob sie den Zählerplatz im Dauerbetrieb belasten.[5] Für solche Dauerlasten muss der Zählerplatz ausgelegt sein.
Steuerbare Verbrauchseinrichtungen nach § 14a EnWG
Nicht öffentliche Ladepunkte, Wärmepumpen, Anlagen zur Raumkühlung und Stromspeicher mit mehr als 4,2 kW Leistungsbezug sind steuerbar auszuführen.[5][11] Vom Gerät führt dafür eine Steuer- oder Datenleitung zum anlagenseitigen Anschlussraum des Zählerschranks. Im Gegenzug gibt es ein reduziertes Netzentgelt.[1] Wie Westnetz diese Schnittstelle ausgeführt haben will, steht weiter unten im Abschnitt zur TAB. Für die Geräte selbst siehe unsere Seiten zur Wallbox-Installation und zur Wärmepumpe.
Eignung des vorhandenen Zählerplatzes prüfen
Ist eine Erweiterung geplant, muss geprüft werden, ob der vorhandene Zählerplatz dafür geeignet ist. Westnetz verweist dafür auf Abschnitt 4.4 der VDE-AR-N 4100, Abschnitt 7.4 der TAB und den VDE-FNN-Hinweis „Zählerplätze in Bestandsanlagen“.[5] Dieser Hinweis beschreibt, wie bestehende Anlagen so ertüchtigt werden können, dass sie ein mit der VDE-AR-N 4100 vergleichbares Sicherheitsniveau erreichen.[6] Lassen Sie sich das Ergebnis der Prüfung schriftlich geben.
Kernaussage: Acht konkrete Szenarien lösen die Nachrüstpflicht aus, vor allem Leistungserhöhung, Dauerstrom und steuerbare Verbrauchseinrichtungen nach § 14a EnWG.
Der technische Aufbau eines normkonformen Zählerschranks nach VDE-AR-N 4100

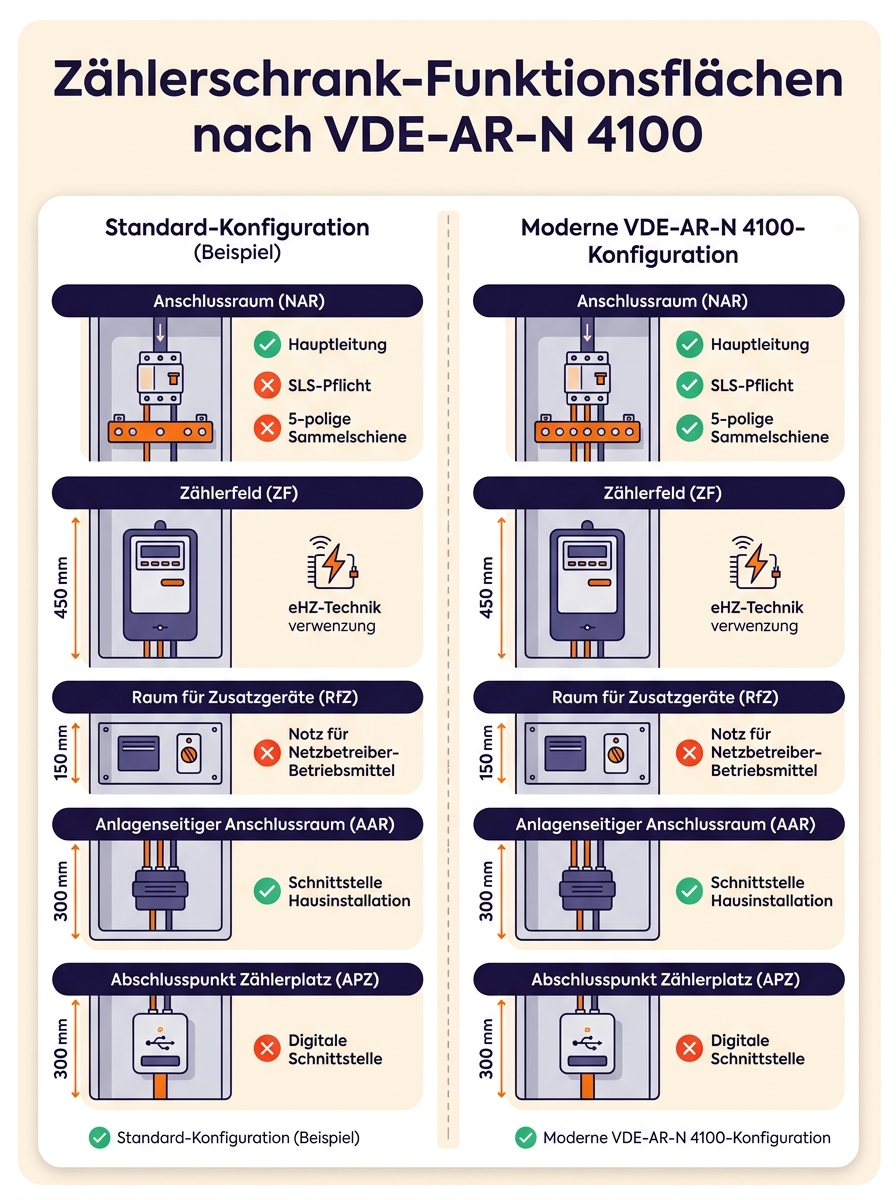

Der Zählerschrank ist in fünf Funktionsflächen gegliedert: netzseitiger Anschlussraum (NAR), Zählerfeld, Raum für Zusatzanwendungen (RfZ), anlagenseitiger Anschlussraum (AAR) und Abschlusspunkt Zählerplatz (APZ).[4] Jede Fläche hat feste Mindestmaße, die in Essener Altbauten oft nicht gegeben sind.

Netzseitiger Anschlussraum (NAR) und SLS
Im NAR unten im Schrank kommt die Hauptleitung vom Hausanschlusskasten an. Sie darf von unten, seitlich oder von hinten eingeführt werden, von oben nicht.[4] Als Trennvorrichtung ist ein selektiver Hauptleitungsschutzschalter (SLS) vorgeschrieben, der laienbedienbar, sperrbar und plombierbar ist.[4] Aus dem NAR, vor dieser Trennvorrichtung und damit im ungezählten Bereich, werden auch die Geräte im RfZ mit Spannung versorgt. Die zugehörige Absicherung sitzt ebenfalls im NAR.[5]
Zählerfeld und Raum für Zusatzanwendungen (RfZ)
Das Zählerfeld ist 450 mm hoch; 300 mm davon stehen für den elektronischen Haushaltszähler (eHZ) in Stecktechnik zur Verfügung.[4] Darüber liegt der 150 mm hohe RfZ mit 12 Teilungseinheiten je Zählerfeld. Er ist für Betriebsmittel des Netz- oder Messstellenbetreibers reserviert, etwa das Smart-Meter-Gateway oder Steuergeräte. Kundeneigene Schaltgeräte oder ein Stromkreisverteiler sind dort nicht erlaubt.[4]
Anlagenseitiger Anschlussraum (AAR) und Abschlusspunkt Zählerplatz (APZ)
Der AAR muss 300 mm hoch sein.[4] Er nimmt Hauptleitungsabzweigklemmen oder den Fehlerstromschutzschalter für die Unterverteilung auf. Zusätzlich dürfen dort höchstens drei Wechselstromkreise bis 16 A abgesichert werden, etwa für Kellerlicht oder Waschmaschine.[4]
Der APZ ist die Kommunikationsschnittstelle des Zählerplatzes. Er muss mindestens 300 mm hoch sein, eine eigene plombierbare Abdeckung haben und im Zählerschrank liegen; außerhalb ist er nicht gestattet. Hier kann zum Beispiel der Router des Messstellenbetreibers sitzen. Zwischen RfZ und APZ ist Netzwerkkabel mindestens der Kategorie 5 mit je einer RJ45-Buchse an beiden Enden zu verlegen, dazu eine Spannungsversorgung aus dem NAR in den APZ.[4]
Kernaussage: Ein normkonformer Zählerschrank besteht aus fünf Funktionsflächen mit festen Mindestmaßen, die in Bestandsbauten häufig fehlen.
Westnetz-Vorgaben für den Zählerschrank (TAB Niederspannung)
In Essen prüft Westnetz nicht nur die VDE-AR-N 4100. Als Netzbetreiber und grundzuständiger Messstellenbetreiber hat das Unternehmen eigene „Technische Anforderungen und Hinweise an Zählerplätze (Strom) in der Niederspannung“ veröffentlicht. Sie ergänzen die TAB Niederspannung der Westnetz vom 01.09.2025 und sind Bestandteil der vertraglichen Bedingungen.[5] Gerade diese Zusatzpunkte übersehen Planer, die nur die Norm lesen.
Aufbau des Zählerschranks bei Westnetz im Überblick
| Funktionsfläche | Maß nach VDE-AR-N 4100 | Was Westnetz zusätzlich verlangt |
|---|---|---|
| NAR | unten im Schrank | Spannungsversorgung für den RfZ vor der Trennvorrichtung, Absicherung im NAR[5] |
| Zählerfeld | 450 mm | bis 63 A Stecktechnik (BKE-I), alternativ Dreipunktbefestigung mit Adapterplatte BKE-AZ[5] |
| RfZ | 150 mm | Platz für Gateway und Steuerbox, Spannungsversorgung und Datenleitung mindestens CAT 5[5] |
| AAR | 300 mm | Trennstelle hinter jedem Zähler, RJ45-Buchse für § 14a-Geräte[5] |
| APZ | mindestens 300 mm | Pflicht im Zählerschrank; entfällt nur bei Anschlussschränken im Freien[5] |
Die Maße stammen aus der VDE-AR-N 4100,[4] die rechte Spalte aus der Westnetz-Unterlage, Stand 01.09.2025.
RfZ-Feld mit Hutschiene für Gateway und Steuerbox
Westnetz setzt Smart-Meter-Gateway und Steuerbox in den RfZ des Zählerschranks. Dort sind eine Spannungsversorgung und eine Datenleitung mindestens der Kategorie 5 vorzubereiten.[5] Die Geräte sitzen auf der Hutschiene des RfZ, der je Zählerfeld 12 Teilungseinheiten bietet.[4] Wer einen alten Dreipunkt-Zählerplatz mit einer Adapterplatte (BKE-AZ) auf Stecktechnik umrüstet, muss eine Adapterplatte mit RfZ und mindestens 10 Teilungseinheiten stellen; die Platte gehört zur Kundenanlage.[5]
Halten Sie den RfZ frei von eigenen Einbauten. Steuersignal-Klemmleiste und Koppelrelais lässt Westnetz dort ausdrücklich nicht zu.[5] Die Lage von Hutschiene, Datenleitung und RJ45-Buchse sollte schon im Angebot stehen, damit nicht unter Zeitdruck nachgerüstet werden muss.
Das APZ-Feld ist im Zählerschrank Pflicht
Der APZ ist bei neuen Zählerplätzen Pflicht. Westnetz verzichtet darauf nur bei Zähleranschlussschränken im Freien.[5] Fehlt die Datenstrecke vom RfZ zum APZ, lässt sich ein intelligentes Messsystem nicht ohne Umbau anbinden. Beauftragen Sie die Datenstrecke deshalb als Teil der Elektroinstallation und nicht als Nachtrag.
RJ45-Buchse und Steuersignal-Klemmleiste für § 14a-Geräte
Für steuerbare Verbrauchseinrichtungen verlangt Westnetz im AAR über dem jeweiligen Zählerfeld eine RJ45-Buchse mit Datenleitung mindestens CAT 5.[5] Die Buchse ist eindeutig zu beschriften („SteuVE – EMS“, „SteuVE – Switch“ oder „SteuVE – Einzelanlage“), denn sie markiert die Grenze zwischen Messstellenbetreiber und Anlagenbetreiber. Westnetz empfiehlt die digitale Steuerung über ein Energiemanagementsystem, vor allem bei mehreren steuerbaren Geräten oder in Kombination mit PV, weil das Platz im Schrank spart.[5]
Soll vorerst analog gesteuert werden, kommt eine sechspolige Steuersignal-Klemmleiste in den AAR. Die RJ45-Buchse muss trotzdem schon jetzt vorbereitet werden, weil Westnetz die analoge Schnittstelle perspektivisch nicht mehr unterstützen will.[5]
Trennstelle hinter dem Zähler
Westnetz verlangt im AAR hinter jeder Messeinrichtung eine Trennstelle, etwa einen Hauptschalter oder einen Fehlerstromschutzschalter. Die Begründung: Kleinsterzeugungsanlagen, die nicht normgerecht angeschlossen sind, können ungewollt einspeisen und den Monteur bei Arbeiten am Zähler gefährden. Die Forderung gilt für alle neuen Zählerplätze, auch wenn noch keine Erzeugungsanlage geplant ist.[5]
Keine Zählerwechseltafeln mehr seit 01.09.2025
Westnetz setzt seit dem 01.09.2025 in der Niederspannung keine Zählerwechseltafeln (ZWT) mehr ein und lässt auch keine Schränke für ZWT mehr zu.[5] Wer eine Anlage mit Zählerwechseltafel wesentlich ändert, sollte Schranktausch, Verdrahtung und APZ deshalb von Beginn an einplanen.
Basiszähler und Messkonzept
Als Messstellenbetreiber verbaut Westnetz standardmäßig Basiszähler, die sich bei Bedarf an ein Smart-Meter-Gateway anschließen lassen.[5] Der Zählerplatz sollte also von Anfang an gateway-fähig sein, sonst folgt ein zweiter Umbau. Welches Messkonzept passt, etwa reine Überschusseinspeisung mit Zweirichtungszähler oder PV zusammen mit einer § 14a-Wärmepumpe und getrennter Messung, legt der Fachbetrieb vor der Anmeldung fest. Ein falsch gewähltes Konzept führt zu falscher Zählerbestückung und verzögert die Inbetriebnahme.
Kernaussage: Westnetz verlangt über die Norm hinaus unter anderem Spannung und CAT-5-Leitung im RfZ, eine beschriftete RJ45-Buchse im AAR, eine Trennstelle hinter jedem Zähler und lässt seit 01.09.2025 keine Zählerwechseltafeln mehr zu.
Die 300-mm-Falle: Warum der AAR in Essener Altbauten oft scheitert
In Essener Altbauten mit Zählerschränken aus den 1970er-Jahren reicht der Platz oft nicht für einen 300 mm hohen AAR. Der AAR braucht diese Höhe für Abzweigklemmen, Leitungsführung und den Fehlerstromschutz der Unterverteilung, eine Kürzung ist nicht zulässig.[4] Improvisierte Klemmungen im Zählerfeld ersetzen ihn nicht.
Typische Engstellen in Essener Bestandsbauten
Häufig fehlen in alten Nischen Höhe oder Tiefe für einen Schrank mit allen fünf Funktionsflächen. Hersteller wie Hager bieten eigenes Zubehör an, um die VDE-AR-N 4100 in solchen Fällen einzuhalten.[4] Für Gateway und Steuerbox nennt Westnetz in Bestandsanlagen eine feste Reihenfolge:[5]
- Ist ein Steuergerätefeld vorhanden, wird es genutzt.
- Sonst wird in einem plombierbaren Verteilerfeld die unterste Hutschiene zum zusätzlichen RfZ (zRfZ), mit denselben Anforderungen wie ein RfZ.
- Geht beides nicht, darf in unmittelbarer Nähe ein eigenes plombierbares Gehäuse mit mindestens 2 × 12 Teilungseinheiten gesetzt werden, das mindestens RfZ und Verteilerfeld enthält.
Lösungsansätze bei wenig Platz
- Nische fachgerecht aufstemmen und auf Normmaß bringen, wenn Statik und Brandschutz es zulassen
- alternativ einen Aufputz-Zählerschrank vor die Wand setzen und die Leitungswege neu führen
- die Unterverteilung separat neben dem Zählerschrank einplanen statt im AAR
Klären Sie Wandaufbau, Fluchtweg und Zugang vor der Materialbestellung. Ein Aufmaß mit Foto erspart eine zweite Anfahrt.
Checkliste für die Vor-Ort-Prüfung
Messen Sie Nischenhöhe, -breite und -tiefe, bevor ein neuer Schrank bestellt wird, und prüfen Sie, ob eine Ertüchtigung reicht oder ein Komplettaustausch nötig ist.
- Nischenhöhe messen: Passen Zählerfeld, RfZ, AAR (300 mm) und APZ (mindestens 300 mm) übereinander?
- Nischenbreite und -tiefe für die Schrankauswahl dokumentieren
- vorhandene Leitungsinfrastruktur bewerten (5-polige Zuleitung?)
- Zählerwechseltafel vorhanden? Dann Schranktausch einplanen
- Platz für RfZ oder zRfZ nach der Westnetz-Reihenfolge klären
- Anmeldung bei Westnetz frühzeitig vorbereiten
Kernaussage: Der 300 mm hohe AAR ist in Altbauten ein typisches Platzproblem. Eine sorgfältige Vor-Ort-Prüfung entscheidet über Ertüchtigung oder Austausch.
Ertüchtigung oder Komplettaustausch: Die Entscheidungsmatrix
Die VDE-AR-N 4100 erlaubt bei Änderungen in bestehenden Kundenanlagen in bestimmten Fällen eine Ertüchtigung statt eines Vollaustauschs. Wie das geht, beschreibt der VDE-FNN-Hinweis „Zählerplätze in Bestandsanlagen“.[6] Die Entscheidung hängt von den Westnetz-Vorgaben und den baulichen Gegebenheiten ab.
Wann ist eine Ertüchtigung möglich?
Eine Ertüchtigung kommt in Frage, wenn Gehäuse und Nische die Mindestmaße der Funktionsflächen hergeben und die vorhandene Leitungsinfrastruktur bereits normgerecht ist. Das senkt Kosten und Aufwand deutlich. Typische Schritte sind ein nachgerüsteter Überspannungsschutz,[1] eine Adapterplatte BKE-AZ mit RfZ oder ein zRfZ im Verteilerfeld.[5]
Wann ist ein Komplettaustausch nötig?
Ein Austausch wird nötig, wenn der Platz für die Funktionsflächen fehlt und sich die Nische nicht erweitern lässt. Gleiches gilt, wenn noch eine Zählerwechseltafel verbaut ist, die Westnetz seit 01.09.2025 nicht mehr zulässt.[5]
Kernaussage: Ob Ertüchtigung oder Austausch, entscheiden Nischenmaße, Leitungsbestand und die Westnetz-Vorgaben für Bestandszählerplätze.
Innovationen der VDE-AR-N 4100:2026-04: Sensoren und Wandler
Die Neufassung bringt Erleichterungen für die intelligente Haussteuerung und ordnet neue Technik im Zählerschrank ein.[2][3] Für Haushalte mit PV und Wallbox ist das besonders relevant.
Stromsensoren im Vorzählerbereich
Ausdrücklich geregelt ist jetzt die Erfassung von Messwerten im Vorzählerbereich.[3] Erlaubt sind höchstens vier Stromsensoren je Kundenanlage (drei Außenleiter und N/PEN) mit maximal 1 VA Leistungsentnahme je Außenleiter; im Hausanschlusskasten dürfen sie nicht sitzen.[2] Für die Abrechnung dürfen die Werte nicht genutzt werden. Sie liefern aber Echtzeitdaten für Energiemanagementsysteme und damit die Grundlage, um Wallbox und Wärmepumpe dynamisch zu steuern.[1][2]
Wandleranlagen für hohe Leistungen
Wandleranlagen kommen bei Strömen über 63 A im Aussetzbetrieb oder über 44 A im Dauerbetrieb zum Einsatz.[7] Sie werden auch im Wohnungsbau häufiger gebraucht, wenn PV-Anlage, Wärmepumpe und Ladeeinrichtungen zusammenkommen. Die überarbeitete VDE-AR-N 4100 beschreibt Aufbau, Funktionsflächen, Wandlerprüfklemmen und Spannungspfad erstmals detailliert.[7] Westnetz verlangt bei Wandlerzählerplätzen ebenfalls einen RfZ mit mindestens einer Hutschiene für mindestens 12 Teilungseinheiten.[5]
Kernaussage: Die Norm 2026-04 erlaubt bis zu vier Stromsensoren im Vorzählerbereich und beschreibt Wandleranlagen für hohe Leistungen einheitlich.
Überspannungsschutz: Pflicht im Zählerschrank
Überspannungsschutzgeräte (SPD, Surge Protective Device) gehören nach VDE-AR-N 4100 direkt ins Hauptstromversorgungssystem. Im Hausanschlusskasten am Gebäudeeingang sind sie nicht mehr erlaubt.[1] Fehlt ein SPD Typ 1, muss er nachgerüstet werden.[1] Bei einer Einspeisung über Freileitung ist der SPD Typ 1 grundsätzlich Pflicht und sollte möglichst nah am Zählerschrank sitzen.[2]
Als Platz empfiehlt Hager einen Kombiableiter im NAR.[4] In Bestandsschränken ist der NAR dafür oft zu knapp, dann ist ein größerer Schrank nötig. Fehlt eine Erdungsanlage, ist zu prüfen, ob sie nachgerüstet werden muss.[2]
Kernaussage: Der Überspannungsschutz gehört in den Zählerschrank, nicht in den Hausanschlusskasten. Bei Freileitungseinspeisung ist Typ 1 Pflicht.
Anmeldung und Abnahme bei Westnetz
Die Inbetriebsetzung setzt einen normkonformen Zählerplatz voraus, den ein eingetragener Fachbetrieb errichtet und fertigmeldet.[12] Den Zähler selbst setzt Westnetz als Messstellenbetreiber: Montage, Betrieb und Wartung der Messeinrichtungen samt Kommunikations- und Steuerungstechnik sind dessen Aufgabe.[5]
Anmeldung und Unterlagen
Am Anfang stehen Netzanschlussantrag, Datenblätter von Erzeugungsanlage und steuerbaren Verbrauchern sowie das gewählte Messkonzept. Welche Formulare und Fristen im Einzelnen gelten, erklärt unser Beitrag zur Zähleranmeldung bei Westnetz. Reichen Sie vollständig ein: Rückfragen zu fehlender APZ-Darstellung oder unklarem Messkonzept halten die Bearbeitung auf.
Inbetriebsetzung durch den Messstellenbetreiber
Fehlen die technischen Voraussetzungen für die Steuerung, baut Westnetz die gesetzlich geforderte Messtechnik trotzdem ein. Die Anlage wird dann aber nur bis zur Trennvorrichtung im NAR in Betrieb gesetzt. Westnetz dokumentiert die fehlenden Punkte, hinterlässt eine Kopie vor Ort und behält sich vor, den Verteilnetzbetreiber zu informieren.[5] Die Nachbesserung kostet dann einen weiteren Termin. Halten Sie in Bau- und Förderplänen deshalb genug zeitliche Reserve frei.
Häufige Mängel vor der Fertigmeldung
Die meisten Probleme gehen auf wenige wiederkehrende Punkte zurück: Überspannungsschutz im falschen Feld, Hauptleitung von oben eingeführt, kundeneigene Geräte im RfZ, ein zu niedriger AAR, fehlende CAT-Strecke zum APZ und unvollständige Anmeldungen für Wallbox oder Wärmepumpe über 4,2 kW. Arbeiten Sie diese Punkte vor der Fertigmeldung ab und fotografieren Sie NAR, RfZ und APZ im geöffneten Zustand. Fotos ersetzen kein Prüfprotokoll mit Isolations- und Schutzleiterwerten, beschleunigen aber Rückfragen.[13]
Abnahme-Checkliste für Installateure und Hausbesitzer
- SLS laienbedienbar, plombierbar und sperrbar
- SPD Typ 1 im Zählerschrank, nicht im Hausanschlusskasten
- Hauptleitung von unten, seitlich oder hinten eingeführt, nicht von oben
- RfZ frei von kundeneigenen Geräten, mit Spannungsversorgung und CAT-5-Datenleitung
- AAR 300 mm hoch, höchstens drei Stromkreise bis 16 A
- Trennstelle hinter jedem Zähler im AAR
- RJ45-Buchse für § 14a-Geräte im AAR, beschriftet
- APZ mindestens 300 mm, mit CAT-Kabel zum RfZ und Spannung aus dem NAR
- Messkonzept passend zu PV und § 14a gewählt
- Anmeldung mit Schaltbild, Datenblättern und Prüfprotokoll vollständig
Kosten und Förderung: Was die Nachrüstung in Essen kostet
Die Kosten hängen stark vom Umfang und von den baulichen Gegebenheiten ab. Marktübersichten nennen folgende Spannen einschließlich Material und Montage:[8]
| Maßnahme | typische Kosten |
|---|---|
| Erweiterung oder Teilmodernisierung | ca. 800 bis 1.500 € |
| Austausch im Einfamilienhaus | ca. 1.500 bis 3.500 € |
| größerer Umbau, mehrfeldige Schränke | ca. 3.500 bis 6.000 € |
Für eine Zählerplatz-Anpassung nennt auch priwatt 1.500 bis 3.500 Euro.[1] Holen Sie ein Aufmaß mit Nischenmaß, Zählerzahl, Messkonzept und APZ-Weg ein. Pauschalen ohne diese Angaben enden meist mit Nachträgen.
Fördermöglichkeiten
Eine eigene staatliche Förderung für den Zählerschrank gibt es nicht.[8] Wird der Schrank im Rahmen eines geförderten Heizungstauschs fällig, kann er bei der KfW-Heizungsförderung (Programm 458) anrechenbar sein, wenn er für den Betrieb der Wärmepumpe nötig ist. Klären Sie das vor der Beauftragung mit Ihrem Energieberater.[8][9] Was eine Wärmepumpe insgesamt kostet, zeigt unser Beitrag zu den Wärmepumpe-Kosten. Die Kosten für die Messung selbst sind seit dem Gesetz zum Neustart der Digitalisierung der Energiewende gesetzlich gedeckelt. Rechnen Sie Förderung als Bonus, nicht als Finanzierungsbasis.
Kernaussage: Ein Austausch im Einfamilienhaus kostet meist 1.500 bis 3.500 Euro. Förderung gibt es nur indirekt, etwa im Rahmen eines geförderten Heizungstauschs.
Fazit
Die VDE-AR-N 4100:2026-04 stellt klare Anforderungen, die in Essener Altbauten oft nur mit einem Komplettaustausch erfüllbar sind. Typisches Hindernis ist die 300-mm-Falle im AAR. Dazu kommen die Westnetz-Vorgaben: Spannung und Datenleitung im RfZ, eine beschriftete RJ45-Buchse im AAR, eine Trennstelle hinter jedem Zähler und keine Zählerwechseltafeln mehr.
Prüfen Sie Nischenmaße und Messkonzept, bevor Sie PV, Wallbox oder Wärmepumpe bestellen, und halten Sie RfZ und APZ von Anfang an gateway-fähig. Das erspart den zweiten Umbau. Da Installation und Anmeldung zwingend durch einen im Installateurverzeichnis eingetragenen Fachbetrieb erfolgen müssen, lohnt es sich, den Elektromeister früh einzubinden. Friedrichs Elektrotechnik plant und baut Zählerschränke in Essen und im Ruhrgebiet als Teil der Elektroinstallation. Vereinbaren Sie einen Beratungstermin und planen Sie die Abstimmung mit Westnetz rechtzeitig ein.
